　　（来源：中国企业家杂志）

　　文|《中国企业家》记者 闫俊文

　　见习裁剪|李原裁剪|何伊凡

　　头图来源|华为官网

　　1965年提议的摩尔定律，正在被宣告落伍。

　　英伟达CEO黄仁勋、台积电首创东说念主张忠谋、OpenAI首创东说念主阿尔特曼，均暗意过对摩尔定律的疑义。咫尺，阵营里又多了一位华为女高管。

　　5月25日，华为半导体业务部总裁何庭波文牍，基于华为畴昔6年作念出381款芯片的教化，她提议了新表面——韬（τ）定律。

　　受此音问影响，A股半导体公司当日集体大涨。华虹公司、中芯外洋盘中涨停，半导体险峻游看法公司股价也无数飘红。

　　何谓韬（τ）定律？简而言之是以“时间缩微”替代“几何缩微”，通过逻辑折叠等改造本事，压缩芯片内的走线距离、互联时延，提高电信号传输效率，让芯片从2D平面进化为3D立体，从而开拓出一条有别于追求制程纳米节点的新路。

　　一位半导体先进封装的从业者告诉《中国企业家》：圈内东说念主对韬（τ）定律的提议颇感兴隆，韬（τ）定律履行是为了解脱EUV高端光刻机的不休。光刻神秘依靠群众供应链才调出产，且良率把控难度大。

　　“传统6纳米的芯片一次流片要销耗6亿元东说念主民币，且不一定每次都能到手。从芯片盘算推算到晶圆制造，各法式研发与出产资本崇高。”但通过“逻辑折叠”，芯片性能即便够不上传统旅途的100%后果，但也不错用更低资本达到95%的遵守，并更具踏实性。

　　另有行业东说念主士暗意：韬定律让晶圆厂竞争压力被再行分拨了。畴昔的逻辑是每代都要跑到首先进节点，投资宽阔、风险汇注在少数几家。韬定律指出雷同的系统性能不错通过封装和架构来换取，不是每家都必须跑到最前沿。

　　这对中芯外洋这么的企业有一定战术解压的道理——锻真金不怕火节点加上先进封装工艺撑执，将成为一条可行的路。

　　回到原点，韬（τ）定律的“逻辑折叠”本事又究竟是什么？

　　华为Fellow（华为本事最高荣誉之一）得回者夏晶在演讲中提到了两个好奇好奇的譬如。他说：一张世俗的A4纸薄得险些莫得厚度，但对折42次，它的厚度不错朝上地球到月球的距离。

　　另一个譬如是，大天然从无序的氨基酸通过卵白质折叠，从而变成生命体。而韬（τ）定律也不错通过对败落、平铺、冗余硬件的不时重构和优化，让它舛错为高效智能的算力生命体，完成算力的深度进化与执续助长。

　　以手机SoC（系统级芯片）为例，逻辑折叠依托混杂键合、后面布线等先进工艺，通过超高密度垂直互联，将平面电路作念细粒度立体分层拆分，上基层协同盘算推算，不增多封装尺寸前提下进步有用晶体管密度，从而进步性能。

来源：视觉中国

　　韬（τ）定律推演到极致，等于华为“集群折叠”的超节点居品。

　　昇腾384超节点包括了384颗NPU和192颗鲲鹏CPU，本事的要道不在于单颗芯片，而是芯片间的互联通讯时延，华为通过自主开发的灵衢总线将成百上千颗芯片编造为一颗巨型逻辑芯片。

滚球app中国官网下载入口

　　在5月26日的IEEE中国会议上，夏晶在演讲中说：“咱们必须在（超节点）鸿沟执续膨大的同期，不时优化互联，执续压低蔓延，执续镌汰通讯支出，让系统增大的经由中还能更高效，更快，不时把多芯片折叠起来的经由，咱们把它叫system folding（系统折叠）。”

　　昇腾384超节点通过用光模块取代传统的铜线束，详尽Token效率作念到了行业最好。在2026年第四季度，华为将上线“950超节点”，它相接了8192张昇腾950DT卡，算力鸿沟是昇腾384超节点的20多倍，这也将进一步让适配了昇腾的DeepSeek等模子厂商更具Token价钱上风。

　　一言以概之，韬（τ）定律指明了半导体行业的最终竞争会从“谁的节点更小”变成“谁的端到端系统效率更高”。

　　主导这一切的何庭波又是谁？

　　当作华为半导体业务部总裁，2019年5月地缘摩擦加重之际，她在华为海念念发出里面信，结果是：“前路更为艰辛，咱们将以勇气、贤慧和融会，在极限施压下挺直脊梁，勤苦前行。滔天巨浪方显英杰本色，痛苦困苦锻造诺亚方舟。”

　　尔后，何庭波携带团队在6年时间作念出381款芯片，其中包括麒麟芯片、鲲鹏CPU、昇腾GPU等一系列芯片。5月26日接管《东说念主民日报》采访时，她暗意：畴昔4年、5年、10年的加快度，咱们跟另一条说念路绝对不错比较，咱们不会越来越远，只会越来越好。

　　《中国企业家》勾通对半导体从业者采访、5月25日何庭波公布的本事论文，以及5月26日，华为两位Fellow得回者黄永和夏晶解读韬（τ）定律的演讲，重心梳理并解答了以下5个要道问题：

　　逻辑折叠，究竟折叠了什么？

　　芯和半导体副总裁仓巍告诉《中国企业家》：畴昔的芯片盘算推算，像是在一座小镇上盖屋子——把每栋屋子造得越来越小，这么雷同大的地盘上就能住更多东说念主。但这也让街说念变多，越来越绕。而“逻辑折叠”，好比把平房变成楼房。屋子不必松开，地盘不必变大，楼层之间装上电梯，东说念主们要换取，告成乘电梯险峻就行，再不必在大地上绕远路。

　　在逻辑折叠本事之下，芯片布线短了，寄生的电阻和电容就小了；电阻、电容小了，信号传得更快，功耗更低，频率不错更高。

　　本事论文提到，在AI系统上，通过系统堆栈，预测到2035年硬件集成度将增长100倍以上。

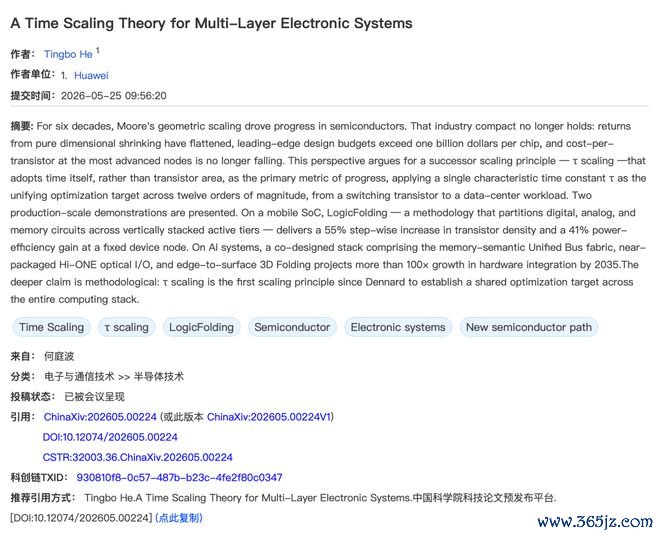

来源：中国科学院科技论文预发布平台截图

　　仓巍解说说念，传统AI芯片的封装，AG真人好比一栋只须前后两个门的仓库。仓库里面不错无穷扩建货架（算力），但通盘货品的收支只可走这两扇门。货架越多，堵在门口的货车就越多，再大的仓库也被两扇门卡死了。

　　华为的解法是拆掉了仓库的屋顶，让货品不错从天上告成吊进吊出——内存、供电、光互连全部改走垂直主义。仓库扩多大，头顶的装卸面积就随着扩多大，透澈绕开了门口的拥挤。

　　“韬定律的中枢主张，是让芯片工程师、系统架构师、软件工程师都围绕压缩这个时间来协同，而不是各寂静我方那一层作念优化。”仓巍说。

　　芯片折叠之后，本事上有哪些挑战？

　　仓巍提到，芯片在收场折叠之后，最中枢的挑战是良率。两张晶圆键合在一皆，瞄准精度要达到0.5微米以内，键合节距要作念到1.5微米甚而更小。任何一张晶圆上的颓势，都会影响通盘这个词堆叠的制品率。

　　华为的解法是盘算推算层面的“智能冗余”——通过预留斥地旅途，让失效单元不错被旁路绕过，把失效率戒指在100ppm以下，斥地率达到99.9%。

　　晶圆间工艺互异是另一个辣手问题。两张晶圆来自不同批次，无意甚而来自不同节点，阈值电压、驱动电流、互连电阻都会有偏差，重叠到时钟树远隔上，很容易让时钟偏袒（skew）超出预算，导致芯片责任不踏实。

　　本事论讲究确指出这需要自适宜赔偿机制，以及能作念跨层时序拘谨的EDA用具——后者咫尺在业界基本是空缺。

　　此外，光相接的踏实性亦然一大挑战。在数据中心的规划职业器和超节点上，弃取光相接天然效率高，但解决“数据丢包”问题则存在挑战。

　　对此，华为本事众人解说：铜线相接也会丢包，但因是物理相接，是以偶发性的丢包会按照合同重发；但光相接出现闪断，需要更表层的时势解决问题。众人说：“若是光出现闪断，它很有可能并不是一个几个纳秒级的，它甚而是秒级的，在这种级别的闪断情况下，需要表层软件来纷扰。”

　　韬（τ）定律会和摩尔定律一样“撞墙”吗？

　　“摩尔定律撞墙”不是说东说念主类照旧不可作念2nm或1nm芯片，而是说几何微缩仍在链接，但其性能、能效和资本红利照旧权贵下落。

　　摩尔定律指的是集成电路上不错容纳的晶体管数量在或者每经过18个月到24个月便会增多一倍。换言之，处理器的性能或者每两年翻一倍，同期价钱下落为之前的一半。

　　咫尺，摩尔定律遭受了四说念墙——资本、功耗、内存、互连：

　　资本墙，EUV光刻机一台造价迥殊1.5亿好意思元，折旧资本告成压在晶圆上；一颗2纳米芯片的盘算推算用度已迥殊10亿好意思元；单元晶体管资本不降反升。

　　功耗墙，晶体管越堆越多，芯片的发烧却压不住。今天一颗高端AI加快器的热盘算推算功耗照旧迥殊1000瓦，让散热照旧成为一门孤独的工程学。

来源：AI生成

　　内存墙，AI大模子查验和推理高度依赖通常的内存访谒，内存带宽不够，再多的算力也在等数据，期骗率很低。

　　互连墙，大型AI集群迥殊80%的能耗来自数据搬运而非规划自己，阐扬互连照旧成为主要矛盾。

　　韬（τ）定律和逻辑折叠也存在其物理结果，它的终点又在那里？

　　华为本事众人暗意，为了弥补摩尔定律演进放缓带来的影响，他们会有折叠两层到三层甚而多层的需要，况且照旧开展了商议，畴昔会有有关居品上市。

　　他们还预报，鲲鹏960的三层堆叠架构，方针冲击4GHz主频，单元投影晶体管密度突破200MTr/mm²（百万晶体管/往常毫米），依托工艺迭代优化键合间距，收场垂直互联无绕线纵贯。

　　韬（τ）定律怎样影响半导体产业链险峻游？

　　何庭波在论文里提到，将τ缩微呈现为一个完成的体系是有误导性的，些许实质性问题仍然悬而未决。但论文也预报说，一条τ原生的用具链——怒放、多物理场、3D原生，将是畴昔十年最弥留的赋能投资。

　　有EDA厂商告诉《中国企业家》，他们照旧在积极布局韬（τ）定律带来的繁衍产业链。他们觉得，关于华为来说，晶圆制造并非最浩劫点，中枢瓶颈在芯片架构盘算推算与多维度仿真，涵盖电路、芯片、系统全层级，要完成多维度仿真，反复迭代，匹配工艺履行后果，这需要芯片盘算推算公司、基板厂、封测厂松弛壁垒，有计划作战。

　　AI投资东说念主、深圳数据经济商议院AI经济商议中心联席主任王捷曾参与摩尔线程天神轮、长鑫存储C轮等硬科技面目投资。他暗意，关于盘算推算来说，畴昔将从只作念传统的二维盘算推算，转向也要作念3D-aware architecture（原生支执三维堆叠的芯片架构）。关于晶圆厂来说，锻真金不怕火制程的弥留性会高潮，多层逻辑堆叠可能带来晶圆需求权贵增多。

　　华为怎样攻坚克难？

　　本年2月，英特尔CEO陈立武在一次公开场面上暗意，他发现，在好意思国重重羁系下，华为依然找到了至少100名顶尖盘算推算师。

　　陈立武说，当他询些盘算推算师，怎样攻克本事难题时，他们回答：“天然咱们被结果使用好多用具，但咱们有我方的‘土办法’，咱们能处罚。”

　　华为本事众人在5月26日的演讲中也对此曲折复兴说念：“鲲鹏950 CPU通过芯片折叠不单是得回了单元面积更多的晶体管，放了更多的CPU，还通落伍钟互联供电的一体化盘算推算，让多芯片像一颗芯片一样驱动。”

　　据媒体报说念，将于本年秋季面世的麒麟手机芯片照旧起头汲取了逻辑折叠本事，性能大幅进步。预测到2031年，基于该定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平。
